PHFR

《簡　　介》：



PHFR系列

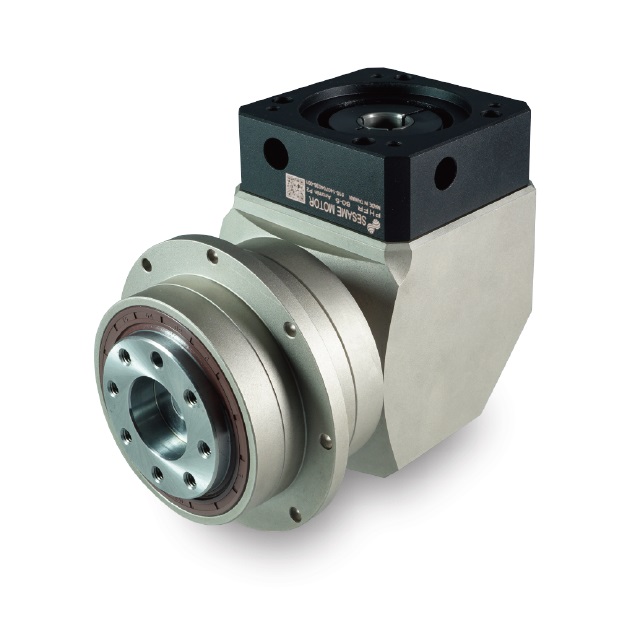

PHFR圓形法蘭直角型高精度行星減速機具備ISO-9409規格法蘭、一體式行星齒輪架與輸出軸、一體式齒箱及滿針排列行星齒輪針狀軸承。尺寸框號最大可達255 mm。高扭矩輸出與高徑向負載能力，運轉噪音極低。最佳背隙可達<2 弧分。高效能、精準、可靠、壽命長等極佳產品特性，最適合精準定位和高動態運動控制的高性能應用，特別是在需要精準重覆定位的場合。滾錐軸承的設計，使得容許彎曲力矩可達6500 N，軸向負載能力亦可達21850 N。PHFR系列也特別適合與齒軸齒條搭配，提供線性運動設備的動力媒介。適用於金屬切割機、木材加工設備、加工中心機和高動態運動控制系統。平行輸出軸機型（PHF）同樣提供最大尺寸框號至255 mm。

產品特點

• • ISO 9409法蘭安裝規格
• • 3等級精密背隙，7款尺寸框號42-255 mm
• • 獨特熱處理與研磨加工精密齒輪，減速比3-200:1
• • 一體成形行星齒輪架與輸出軸，高扭轉剛性、高徑向負載能力
• • 額定輸出力矩最高可達2000 Nm
• • 最大容許彎曲力矩6500 Nm；最大軸向負載能力21850 N
• • 低背隙、低噪音、高效率。極精密背隙可達2弧分，高階應用性能
• • 一體成形齒箱，高精密度、高輸出力矩
• • 滿針排列行星齒輪針狀軸承
• • IP65防護等級、全合成潤滑油、終身免保養

規格

• • 尺寸框號 (mm)：42、60、90、115、142、200、255
• • 減速機比：3-200:1
• • 額定輸入轉速 (rpm)：2000-5000
• • 最大輸入轉達 (rpm)：4000-10000
• • 背隙 (arcmin)：單段2-7，雙段4-9
• • 容許彎曲力矩 (N•m)：43-6500
• • 容許軸向力 (N)：1015-21850
• • 使用壽命 (hrs)：20000 (10000連續運轉)
• • 噪音值 (dBA/1m)：62-74
• • 防護等級：IP65
• • 潤滑：全合成潤滑油
